Kübler 型式一覧表 ワイヤー式 ローラー式 磁気式 非接触 磁気式 Inc.Abs. ｲﾝｸﾘﾒﾝﾀﾙ ｱﾌﾞｿﾘｭｰﾄ単回転 Abs.多回転

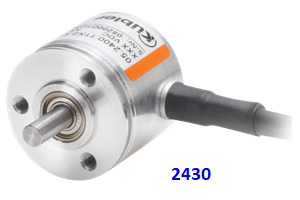

磁気式 ロータリー エンコーダー :      インクリメンタル, アブソリュート 単回転 / 多回転 Kübler 代理店　MOC_ミタカ 　各機種 右下にある 仕様 詳細を クリックし 出たページの Data Sheetの[EN]をクリックして 仕様書をご覧ください。 　このページに 書いてある仕様は 概要です。必ず Küblerの仕様書で 判断の上 ご注文下さい。 　　磁気式 ロータリー エンコーダー, 小型 インクリメンタル �@ 小型 磁気式 インクリメンタル 　 2430　　(IP50 IP64 IP65) フランジ Φ24 Φ28 Φ30 mm シャフト Φ4 Φ5 Φ6 mm 電源 5VDC　Interface TTL RS422 分解能 1〜128ppr 256 ppr 許容回転数 12,000rpm, 型式 8.2430.xx6x.xxxx 仕様 詳細 �A 小型 磁気式 インクリメンタル 　 2440　(IP50 IP64 IP65) フランジ Φ24 ホロー穴径 Φ4 Φ6mm 電源 5VDC　Interface TTL RS422 分解能 1〜128ppr 256 ppr 許容回転数 12,000/min 型式 8.2440.1x6x.xxxx 仕様 詳細 　　磁気式 ロータリー エンコーダー, 小型 アブソリュート 単回転型 �@ 小型 磁気式アブソリュート 単回転 　 2450　　(IP50 IP64 IP65) フランジ Φ24 Φ28 Φ30mm シャフト Φ4 Φ5 Φ6mm 電源 5VDC 　Interface SSI gray 分解能 12 bits (4,096 pos.) 最高速度 12,000/min 型式 8.2450.xx1x.G121 仕様 詳細 �A 小型 磁気式アブソリュート 単回転 　 2470　(IP66 IP67･IP69k) フランジ Φ24mm ホロー穴径 Φ4 Φ6mm 電源 5VDC 　Interface SSI gray 分解能 12 bits (4,096 pos.) 最高速度 12,000/min 型式 8.2470.1x1x.G121 仕様 詳細 �B 小型 磁気式アブソリュート 単回転 　 M3651A　　(IP65 IP67) フランジ Φ36 mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC　Interface Analog 分解能 Analog 最高速度 6000/min　 仕様 詳細 型式 8.M3651A.xxxx.xxx2 �C 小型 磁気式アブソリュート 単回転 　 M3651AR　(IP66 IP67･IP69k) 条件次第で 戸外使用可 ハウジング Φ36 　分解能 Analog シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC　Interface Analog 最高速度 4000/min 　　 仕様 詳細 型式 8.M3651AR.xxxx.xxx2 �D 小型 磁気式アブソリュート 単回転 　 M3653A　　(IP65 IP67) ハウジング/フランジ Φ36 mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC Interface SS1 binary/gray 分解能 10〜14 bits 最高速度 6000/min　　 仕様 詳細 型式 8.M3653A.xx2x.xx12 �E 小型 磁気式アブソリュート 単回転 　 M3653AR-ssi (IP66 IP67 IP69k) 条件次第で 戸外使用可 ハウジング/フランジ　Φ36/Φ42mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC Inrface SSI binary/gray 分解能 10〜14 bits 最高速度 4000/min　　 仕様 詳細 型式 8.M3653AR.xx2x.xx12 �F 小型 磁気式アブソリュート 単回転 　 M3658A CANopen (IP65 IP67) ハウジング/フランジ Φ36 mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC Interface CANopen 分解能 14 bits max. 最高速度 6000/min　　 仕様 詳細 型式 8.M3658A.xx2x.2122 �G 小型 磁気式アブソリュート 単回転 　 M3658A SAE J1939　(IP65 IP67) ハウジング/フランジ Φ36 mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC Interface SAE J1939 分解能 14 bits max. 最高速度 6000/min　　 仕様 詳細 型式 8.M3658A.xx3x.3222 �H 小型 磁気式アブソリュート 単回転 　 M3658A IO-Link　(IP65 IP67) フランジ Φ36 mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源 18〜30VDC Interface SAE IO-Link 分解能 14 bits max. 最高速度 6000/min　　 仕様 詳細 型式 8.M3658A.xx4x.41x2 �I 小型 磁気式アブソリュート 単回転 　 M3658AR CANopen (IP66 IP67 IP69k) 条件次第で 戸外使用可 ハウジング/フランジ Φ36/Φ42mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源10〜30VDC 分解能14 bits max. Interface CAN open 最高速度 4000/min　　 仕様 詳細 型式 8.M3658AR.xx2x.2122 �J 小型 磁気式アブソリュート 単回転 　 M3658AR SAE J1939 (IP66 IP67 IP69k) 条件次第で 戸外使用可 ハウジング/フランジ Φ36/Φ42mm シャフト Φ6 Φ8 Φ10mm, Φ1/4" 電源10〜30VDC 分解能14 bits max. Interface SAE J1939n 最高速度 4000/min　　 仕様 詳細 型式 8.M3658AR.xx3x.3222 �K 小型 磁気式アブソリュート 単回転 　 M3671A Analog　　(IP65 IP67) ハウジング/フランジ Φ36 mm ホロー穴径 Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC Interface Analog 分解能 Analog 最高速度 6000/min　　 仕様 詳細 型式 8.M3671A.xxxx.xxx2 > �L 小型 磁気式アブソリュート 単回転 　 M3673A (IP66 IP67 IP69k) ハウジング/フランジ Φ36mm ホロー穴径 Φ6 Φ8 Φ10mm, Φ1/4" 電源10〜30VDC 分解能 10〜14 bits Interface SSI binary/gray 最高速度 6000/min 　　 仕様 詳細 型式 8.M3673A.xx2x.xx12 �M 小型 磁気式アブソリュート 単回転 　 M3678A CAN open (IP65 IP67) ハウジング/フランジ Φ36/46mm ホロー穴径 Φ6 Φ8 Φ10mm, Φ1/4" 電源 10〜30VDC　分解能 14 bits max. Interface CANopen 最高速度 6000/min　　 仕様 詳細 型式 8.M3678A.xx2x.2122 �N 小型 磁気式アブソリュート 単回転 　 M3678A SAE J1939　(IP65 IP67) ハウジング/フランジ Φ36mm ホロー穴径 Φ6 Φ8 Φ10mm, Φ1/4" 電源10〜30VDC 分解能14 bits max. Interface SAE J1939n 最高速度 6000/min　　 仕様 詳細 型式 8.M3678A.xx3x.3222 �O 小型 磁気式アブソリュート 単回転 　 M3678A　IO-Link 　(IP65 IP67) ハウジング/フランジ Φ36 mm ホロー穴径 Φ6 Φ8 Φ10mm, Φ1/4" 電源18〜30VDC　分解能 14 bits max. Interface IO-Link 最高速度 6000/min　　 仕様 詳細 型式 8.M3678A.xx4x.41x2 　　磁気式 ロータリー エンコーダー, 中型 アブシリュート �P 中型 磁気式アブソリュート 単回転 　 M5851A 　(IP65) ハウジング Φ58mm シャフト径 Φ6 Φ10mm 出力　 電流出力/電圧出力 電源10-30VDC　Interface Analog 最高速度 4000/min　　仕様 詳細 型式 8.M5851A.xxxx.xxx2 �Q 中型 磁気式アブソリュート 単回転 　 M5853A 　(IP65) ハウジング　Φ58 mm シャフト径 Φ6 Φ10mm 分解能 14 bits max. 電源18〜30VDC　Interface SSi 最高速度 4000/min　　仕様 詳細 型式 8.M5853Axx2x.xx12 �R 中型 磁気式アブソリュート 単回転 　 M5858A CANopen 　(IP65) ハウジング Φ58mm ホロー穴径 Φ6 Φ10mm 電源 10-30VDC 分解能 14 bits Interface CANopen 最高速度 4000/min　　 仕様 詳細 型式 8.M5858A.xx2x.2122 �S 中型 磁気式アブソリュート 単回転 　 M5858A SAEJ1939 　(IP65 IP67) ハウジング Φ58 mm ホロー穴径 Φ6 Φ10mm 電源 10-30VDC　分解能 14 bits max. Interface SAE J1939 最高速度 000/min　　 仕様 詳細 型式 8.M5858A.xx3x.3222 (21) 中型 磁気式アブソリュート 単回転 　 M5858A IO-Link 　(IP65) ハウジング Φ58mm ホロー穴径 Φ6 Φ10mm 電源10〜30VDC 分解能14 bits max. Interface IO-Link 最高速度 4000/min　　 仕様 詳細 型式 8.M5858A.xx4x.41x2 　 磁気式 小型 アブソリュート 多回転型 (23) 小型 アブソリュート 多回転 　　M3661　　(IP65, 67) 外径 Φ36mm シャフト最大径Φ10mm 分解能 16 bits 許容回転数 6,000rpm 電源 10-30 VDC 出力回路　Analog 型式 8.M3661.xxxx.xx12 仕様 詳細 (24) 小型 アブソリュート 多回転 　　 M3681　　 (IP65, 67) 外径 Φ36mm 軸穴最大径Φ10mm　 分解能 16 bits 許容回転数 6,000rpm 電源 10 - 30 VDC 出力回路　Analog 型式 8.M3681.xxxx.xx12 仕様詳細 (25) 小型 アブソリュート 多回転 　　M3661R　　(IP65, 67, 69k) 外径 Φ36mm シャフト最大径Φ10mm DA Converter Resolution 12 bits 許容回転数 4,000rpm 電源 10-30 VDC 出力回路　Analog 型式 8.M3661R.xxxx.xx12 仕様 詳細 (26) 小型 アブソリュート 多回転 　　 M3663R　　 (IP65, 67) 外径 Φ36mm シャフト 最大径Φ10mm　 分解能　単 14bits　多 24bits 許容回転数 4,000rpm 電源 5, 10-30 VDC 出力回路　SSi binar/gray 型式 8.M3663R.xx2x.xxx2 仕様詳細 (27) 小型 アブソリュート 多回転 　　M3663　　(IP65, 67) 外径 Φ36mm シャフト最大径 Φ10mm 分解能　単 14bits　多 24bits 許容回転数 6,000rpm 電源 10-30 VDC 出力回路　SSi binar/gray 型式 8.M3663.xx2x.xxx2 仕様 詳細 (28) 小型 アブソリュート 多回転 　　 M3683　　 (IP65, 67) 外径 Φ36mm 軸穴最大径Φ10mm　 分解能　単 14bits　多 24bits 許容回転数 6,000rpm 電源 10 - 30 VDC 出力回路　SSi binar/gray 型式 8.M3683.xx2x.xxx2 仕様詳細 (29) 小型 アブソリュート 多回転 　　M3668 IO-Link　　(IP65, 67) 外径 Φ36mm シャフト 最大径 Φ10mm 分解能　単 14bits　多 18bits 許容回転数 6,000rpm 電源 18 - 30 VDC 出力回路　IO-Lonk 型式 8.M3668.xx4x.41x2 仕様 詳細 (30) 小型 アブソリュート 多回転 　　 M3688 IO-Link　　 (IP65, 67) 外径 Φ36mm 軸穴 最大径 Φ10mm　 分解能　単 14bits　多 24bits 許容回転数 6,000rpm 電源 18 - 30 VDC 出力回路　IO-Lonk 型式 8.M3688.xx4x.41x2 仕様詳細 (31) 小型 アブソリュート 多回転 　　M3668 CANopen　　(IP65, 67) 外径 Φ36mm シャフト最大径 Φ10mm 分解能　単 14bits　多 29bits 許容回転数 6,000rpm 電源 10-30 VDC 出力回路　CANopen 型式 8.M3668.xx2x.2122 仕様 詳細 (32) 小型 アブソリュート 多回転 　　 M3688 CANopen　 (IP65, 67) 外径 Φ36mm 軸穴 最大径Φ10mm　 分解能　単 14bits　多 29bits 許容回転数 6,000rpm 電源 10 - 30 VDC 出力回路　CANopen 型式 8.M3688.xx2x.2122 仕様詳細 (33) 小型 アブソリュート 多回転 　　M3668 SAE J1939　(IP65, 67) 外径 Φ36mm シャフト最大径 Φ10mm 分解能　単 14bits　多 29bits 許容回転数 6,000rpm 電源 10-30 VDC 出力回路　SAE J1939 型式 8.M3668.xx3x.3222 仕様 詳細 (34) 小型 アブソリュート 多回転 　　 M3688IO-Link　　 (IP65, 67) 外径 Φ36mm 軸穴最大径Φ10mm　 分解能　単 14bits　多 24bits 許容回転数 6,000rpm 電源 10 - 30 VDC 出力回路　SAE J1939 型式 8.M3688.xx3x.3222 仕様詳細 (35) 小型 アブソリュート 多回転 　　M3668 SAE J1939　(IP65, 67) 外径 Φ36mm シャフト最大径 Φ10mm 分解能　単 14bits　多 29bits 許容回転数 6,000rpm 電源 10-30 VDC 出力回路　SAE J1939 型式 8.M3668.xx3x.3222 仕様 詳細 (36) 小型 アブソリュート 多回転 　　 M3688 IO-Link　　 (IP65, 67) 外径 Φ36mm 軸穴最大径Φ10mm　 分解能　単 14bits　多 24bits 許容回転数 6,000rpm 電源 10 - 30 VDC 出力回路　SAE J1939 型式 8.M3688.xx3x.3222 仕様詳細 (37) 小型 アブソリュート 多回転 　　M3668R CANopen　(IP65, 67, 69k) 外径 Φ36mm シャフト最大径 Φ10mm 分解能　単 16bits　多 16bits 許容回転数 4,000rpm 電源 10-30 VDC 出力回路　CANopen 型式 8.M3668R.xx2x.2122 仕様 詳細 (38) 小型 アブソリュート 多回転 　　 M3668R SAE　　 (IP65, 67, 69k) 外径 Φ36mm 軸穴最大径Φ10mm　 分解能　? 許容回転数 4,000rpm 電源 10 - 30 VDC 出力回路　SAE J1939 型式 8.M3668R.xx3x.3222 仕様詳細 　 磁気式 中型 アブソリュート 多回転型 (39) 中型 アブソリュート 多回転 　　M5861 Analog　(IP65) 外径 Φ58mm シャフト 最大径 Φ10mm 分解能　16 bits 許容回転数 4,000rpm 電源 10-30 VDC 出力回路　Analog 型式 8.M5861.xxxx.xx12 仕様 詳細 (40) 中型 アブソリュート 多回転 　　 M5863 SSi　 (IP65) 外径 Φ58mm シャフト 最大径 Φ10mm 分解能　単 14bits　多 24bits 許容回転数 4,000rpm 電源 10 - 30 VDC 出力回路　SSibunar/gray 型式 8.M5863.xx2x.xxx2 仕様詳細 (41) 中型 アブソリュート 多回転 　　M5868 IO-Link　(IP65) 外径 Φ58mm シャフト 最大径 Φ10mm 分解能　単 14bits　多 18bits 許容回転数 4,000rpm 電源 18-30 VDC 出力回路　IO-Link 型式 8.M5868.xx4x.41x2 仕様 詳細 (42) 中型 アブソリュート 多回転 　　 M5868 SAE J1939　 (IP65) 外径 Φ58mm シャフト 最大径 Φ10mm 分解能　単 14bits　多 29bits 許容回転数 4,000rpm 電源 10 - 30 VDC 出力回路　SAE J1939 型式 8.M5868.xx3x.3222 仕様詳細 (43) 中型 アブソリュート 多回転 　　M5868 IO-Link　(IP65) 外径 Φ58mm シャフト 最大径 Φ10mm 分解能　単 14bits　多 29bits 許容回転数 4,000rpm 電源 10-30 VDC 出力回路　CANopen 型式 8.M5868.xx2x.2122 仕様 詳細 ↑トップへ
