MOCミタカ: 小･中･大型モーター用磁気式エンコーダー, Nidec-Avtron代理店, Admotec代理店,

使用環境温度： -40℃ ～＋110℃

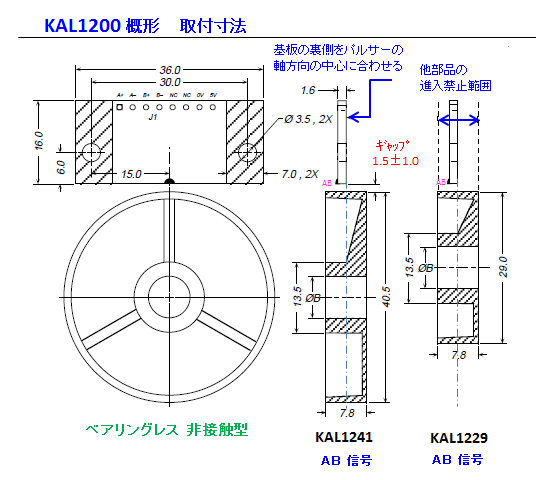

ｾﾝｻｰ/ﾊﾟﾙｻｰ間ｷﾞｬｯﾌﾟ：KAL=1.5mm
　　　　　　　　　　　　　
アナログ信号　正弦波信号出力
AB信号： 90°位相差信号、　回転方向･回転速度信号
Z信号：無し
AB信号のみ： KAL12xx, KAL22xx

最高分解能：　　　　256cpr (ppr)
角度誤差：　　　　10 arc minutes
最高許容回転数： 100,000rpm
最高応答周波数：　　500kHz

電源電圧：　　　　　5.0±0.25Vdc
電源電流：　　　　　40mA Typical

新しいサーボモーター、ロボット、工作機械などの開発をご計画の技術の皆様、エンコーダーの
特別仕様での試作品について 1セットからでも短納期で対応致します。

1) エンコーダーの取付け位置に合わせます。
　　モーターケース内でモーター軸上にキットを取付けた内蔵も可能でコスト低減にも使えます。

2) エンコ－ダー用スペースに合わせます。

3) 信号出力の選択、インクリメンタル(Z相有り、無し)、デジタル、アナログなど。

4) 分解能の選択、低分解能から高分解能まで。ローター外径拡大による高分解能化、信号逓倍による高分解能化。
　大径ローター、信号逓倍にすれば超高分解能も可能。 (超大型モーターの低速回転制御用など)

5) 量産品のコストダウンに付いては　お客様の要望に合わせて対応致します。

6) 量産化した場合日本の磁気式ロータリーエンコーダーメーカーとの提携によりアフターサービスも可能です。

下記の情報を頂ければ即基本設計が可能です。

① エンコーダーを取付けるスペースの寸法：　縦 x 横 x 軸方向、W x H x T mm

② エンコーダーを取付ける回転軸の直径φmm 及び上記スペース内での位置

③ 電源/出力の電圧　　通常　5 ～ 24 VDC

④ 信号出力の種類、デジタル/アナログ、ラインドライバー/オープンコレクター/その他の選択

⑤ AB信号の分解能 PPR。 (回転軸 1回転に付き　何パルスの信号が必要か ? )
　

(AB信号は回転速度と回転方向を測定、インクリメンタル信号です。)

⑥ Z信号の要否、　　　　　　　　(Z信号は回転数= RPM= 1分間の回転数を測定)

⑦ エンコーダーの取付けられる場所の環境、

(振動･衝撃、高温･高湿、埃･紙粉･粉類、繊維、水･塩水、油･油ミスト、インク･化学薬品など。

磁場が有っても大抵の場合問題有りません。問題あればシールドで解決。)

⑧ モーター軸あるいは機械の回転軸などのエンコーダー取付部周辺の簡単な寸法入りスケッチを頂けるとより適切な
設計が可能です。

　下の KXS, KXL, KAS, KAL の写真をクリック頂くと仕様の概略を日本語でご覧頂けます。
　信号の図などは下のURLから英文のオリジナルをご覧下さい｡

　 www./Nidec-Avtron.com/Digital　KXS, KXL　

　 www./Nidec-Avtron.com/Analog　KAS, KAL

ディジタル信号アナログ信号
