大型/超大型モーター用磁気式ロータリーエンコーダーキット

例えば現在稼働している超大型モーターのサイリスターセルビウス制御をインバーターでベクトル制御に代えて
制御の精度を上げたいなど、数量の少ない場合でも対応出来る磁気式ロータリーエンコーダーキットです。

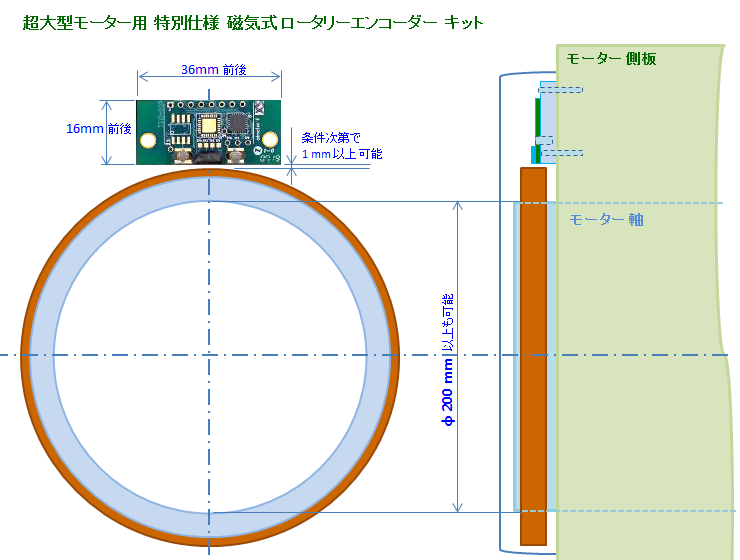

大型パルサーの写真を見る

新しいサーボモーター、ロボット、工作機械などの開発をご計画の技術の皆様、エンコーダーの特別仕様での
試作品について 1セットからでも短納期で対応致します。　　応用設計例を見る。(このサイトとは別のサイトです。)

1) エンコーダーの取付け位置に合わせます。
　　モーターケース内でモーター軸上にキットを取付けた内蔵も可能でコスト低減にも使えます。

2) エンコ－ダー用スペースに合わせます。

3) 信号出力の選択、インクリメンタル(Z相有り、無し)、デジタル、アナログなど。

4) 分解能の選択、低分解能から高分解能まで。ローター外径拡大による高分解能化、信号逓倍による高分解能化。
　大径ローター、信号逓倍にすれば超高分解能も可能。 (超大型モーターの低速回転制御用など)

5) 量産品のコストダウンに付いては　お客様の要望に合わせて対応致します。

6) 量産化した場合日本の磁気式ロータリーエンコーダーメーカーとの提携によりアフターサービスも可能です。

下記の情報を頂ければ即貴社の用途に合わせた応用設計が可能です。

① エンコーダーを取付けるスペースの寸法：　縦 x 横 x 軸方向、W x H x T mm

② エンコーダーを取付ける回転軸の直径φmm 及び上記スペース内での位置

③ 電源/出力の電圧　　通常　5 ～ 15 or 24 VDC

④ 信号出力の種類、デジタル/アナログ、ラインドライバー/オープンコレクター/その他の選択

⑤ AB信号の分解能 PPR。 (回転軸 1回転に付き　何パルスの信号が必要か ? )
　

(AB信号は回転速度と回転方向を測定、インクリメンタル信号です。)

⑥ Z信号の要否、

(Z信号は回転数 = RPM = 1分間の回転数を測定)

⑦ エンコーダーの取付けられる場所の環境、

(振動･衝撃、高温･高湿、埃･紙粉･粉類、繊維、水･塩水、油･油ミスト、インク･化学薬品など。

磁場が有っても大抵の場合問題有りません。問題あればシールドで解決。)

⑧ モーター軸あるいは機械の回転軸などのエンコーダー取付部周辺の簡単な寸法入りスケッチを頂けるとより適切な
設計が可能です。
